产品主要用途及适用范围
hvm-12永磁控制户内高压真空断路器为三相50hz的户内高压开关设备，主要用于工矿企业、发电厂及变电站等输配电系统的控制和保护，尤其适合于频繁操作，如电弧炉、高压电机等场合，该断路器的机械、电气寿命高达10万次，可给用户带来巨大的运行便利和经济效益。
符合标准
gb1984-2003 《高压交流断路器》
iec62271-100：2001 《高压开关设备和控制设备标准第一部分：高压交流断路器》
dl403-2000 《12-40.5kv 高压真空断路器订货技术条件》
q/dq1254-2010 《hvm-12型永磁控制户内高压真空断路器》
产品使用条件
◇ 环境温度不高于 40℃，不低于-25℃（允许在-40℃时储运）；
◇ 海拔高度不大于2000m ；
◇ 地震烈度不超过8度；
◇ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所；
◇ 空气相对湿度平均不大于95%，饱和蒸汽压日平均值不大于2.2×10-3mpa，月平均值不大于1.8×10-3mpa；
◇ 在高温时若温度骤降时，可能凝露。
断路器产品特点

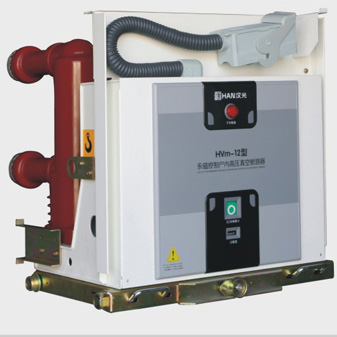

hvm-12永磁控制户内高压真空断路器结构特点
◇ 可以做成中置手车式，也可以固定安装；
◇ 通用性能强，可与vs1、vd4安装尺寸互换；
◇ 高可靠：机械结构简单（仅有一个动件），免维护；
◇ 长寿命：10万次机械、电气寿命；
◇ 合闸无弹跳：触头烧损极小。

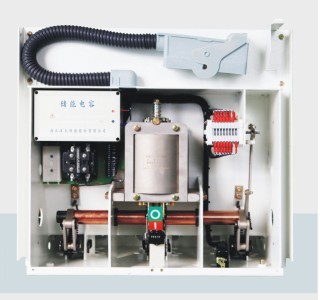

专利技术设计的永磁控制操动机构特点
◇ 单线圈：结构简单、无互感、更有利于电子操控；
◇ 单拉动：稳定性好，分、合闸时间、速度参数稳定，燃弧时间短（末开相<10ms）；
◇ 双稳态：无论在合闸、分闸时磁路都处稳定状态；
◇ 双电源：交流电源操作时，仅市电即可、直流屏电源操作更加简单可靠；
◇ 更便捷：轻触式按钮分闸结构为国内首创，紧急手动分闸十分便捷、灵巧、可靠；
◇ 可调整：磁路可调整功能，使得每台永磁操作机构的合闸磁锁扣力出厂参数完全一致。
独具创新的开关智能控制器特点
◇ 该智能控制器：不受电场、磁场干扰，完全满足国际标准iec中的emc要求；
◇ 失电24小时内，断路器仍可完成一次合闸和分闸操作，免去了系统重启的烦恼。
永磁控制操动机构的技术参数
◇ 该智能控制器：不受电场、磁场干扰，完全满足国际标准iec中的emc要求；
◇ 失电24小时内，断路器仍可完成一次合闸和分闸操作，免去了系统重启的烦恼。
|
|
|
|
|
|
|
|
|
|
断路器规格
|
20ka
|
25ka
|
31.5ka
|
40ka
|
|
|
|
储能电源最大工作电流
|
≤2a
|
≤3a
|
≤6a
|
|
|
|
储能电源工作电压
|
ac.175-220v
|
|
|
|
直流屏电源最大工作电流
|
≤40a
|
≤50a
|
≤80a
|
|
|
|
直流屏电源工作电压
|
ac.187-264v
|
|
|
|
|
|
|
|
|
|
主要技术参数
|
项目
|
单位
|
参数
|
|
额定电压
|
kv
|
12
|
|
额定电流
|
a
|
630 1250 1600
|
630 1250 1600
2000 2500 3150
|
1600 2000 2500
3150 4000 5000
|
|
额定功率
|
hz
|
50
|
|
额定工频耐受电压
|
kv
|
对地、相间42（断口48）
|
|
额定雷电冲击耐受电压(峰值)
|
kv
|
对地、相间75（断口85）
|
|
额定短路开断电流
|
ka
|
20
|
25
|
31.5
|
40
|
50
|
|
额定短路关合电流(峰值)
|
ka
|
50
|
63
|
80
|
100
|
125
|
|
额定短时耐受电流（4s）
|
ka
|
20
|
25
|
31.5
|
40
|
50
|
|
额定峰值耐受电流
|
ka
|
50
|
63
|
80
|
100
|
125
|
|
额定短路电流开断次数
|
次
|
50
|
20
|
|
重合闸操作顺序
|
|
o-0.3s-co-180s-co
|
o-180s-co
|
|
回路电阻
|
μω
|
630a≤60 1250a≤45 1600-2000a≤35 2500-5000a≤25
|
|
机械寿命
|
次
|
100000
|
|
触头开距
|
mm
|
10±1※
|
|
接触行程
|
mm
|
3 0.5※
|
|
刚合速度（5mm～触头闭合）
|
m/s
|
0.6～1.0※
|
|
刚分速度（0～5mm）
|
m/s
|
1.0～1.4※
|
|
触头合闸弹跳时间
|
ms
|
0
|
|
合、分闸不同期
|
ms
|
≤2
|
|
相间中心距离
|
mm
|
210
|
275
|
|
动、静触头累积允许磨损速度
|
mm
|
≤3
|
|
触头接触压力
|
n
|
≥2000
|
≥2500
|
≥3100
|
≥4100
|
≥6500
|
※ 注：国内、外不同型号真空灭弧室，参数有所不同。
